CUCM – Dial Plan

Au programme aujourd’hui, je vous propose d’étudier le fonctionnement du Dial Plan du CUCM. Nous avions vu que le CME utilise des Dial Peers pour les interconnexions. Sur le CUCM le concept va plus loin et est plus complexe.

Comme pour le CME, il n’y a pas de configuration nécessaire pour autoriser deux postes à dialoguer en local. En revanche, pour contacter des postes sur un IPBX distant, il faut créer une interconnexion.



1) Architecture du Route Plan



Voici l’architecture du Route Plan que nous devons mettre en place.

CCNAV - S3.7 - Image-1



Le Route Pattern correspond aux numéros que l’on veut joindre.

Le Route List est une liste de Route Group disponibles.

Les Route Groups sont des listes de Devices disponibles.

Les Devices sont les équipements utilisés pour joindre la destination.



Voyons donc la configuration



2) Configuration du Dial Plan



Nous allons prendre l’exemple de la configuration d’un Trunk SIP fictif, afin de voir les menus.



Configuration du Device



La première étape est de configurer le ou les Devices.

Voici l’exemple pour un Trunk SIP.

CCNAV - S3.7 - Image-2



CCNAV - S3.7 - Image-3



CCNAV - S3.7 - Image-4

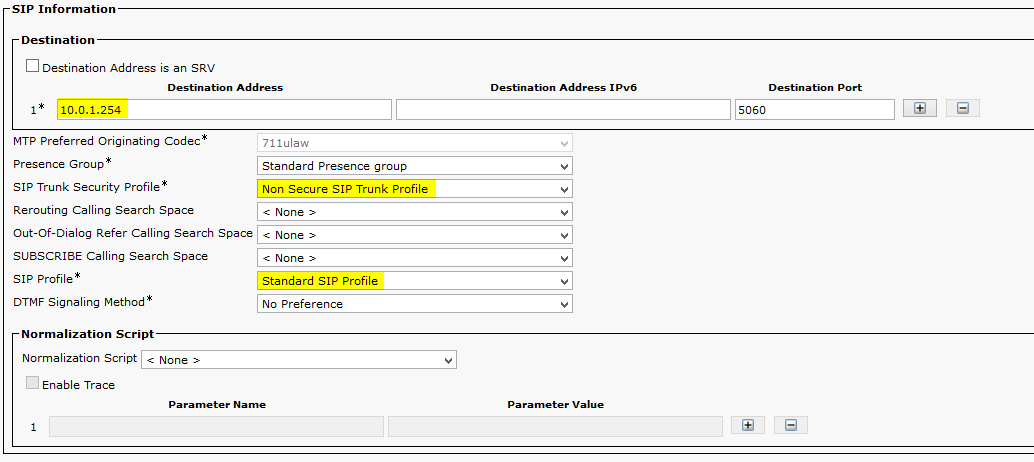

CCNAV - S3.7 - Image-5



CCNAV - S3.7 - Image-6



Vous pouvez configurer de multiples Devices en suivant le même schéma.



Configuration du Route Group



CCNAV - S3.7 - Image-7



Cliquez ensuite sur Add New.

CCNAV - S3.7 - Image-8



Le Distribution Algoritm vous propose 2 choix :

  • Top Down: on utilise le premier Device puis le deuxième si le premier est en panne
  • Circular: on répartit les appels sur les Device (premier appel sur le premier, deuxième appel sur le deuxième, etc…)



Comme pour les Devices, vous pouvez ajouter plusieurs Route Groups.



Configuration de la Route List



CCNAV - S3.7 - Image-9



Cliquez ensuite sur Add New.

CCNAV - S3.7 - Image-10



CCNAV - S3.7 - Image-11



Configuration du Route Pattern



Terminons par la configuration du Route Pattern.

CCNAV - S3.7 - Image-12



Cliquez ensuite sur Add New.

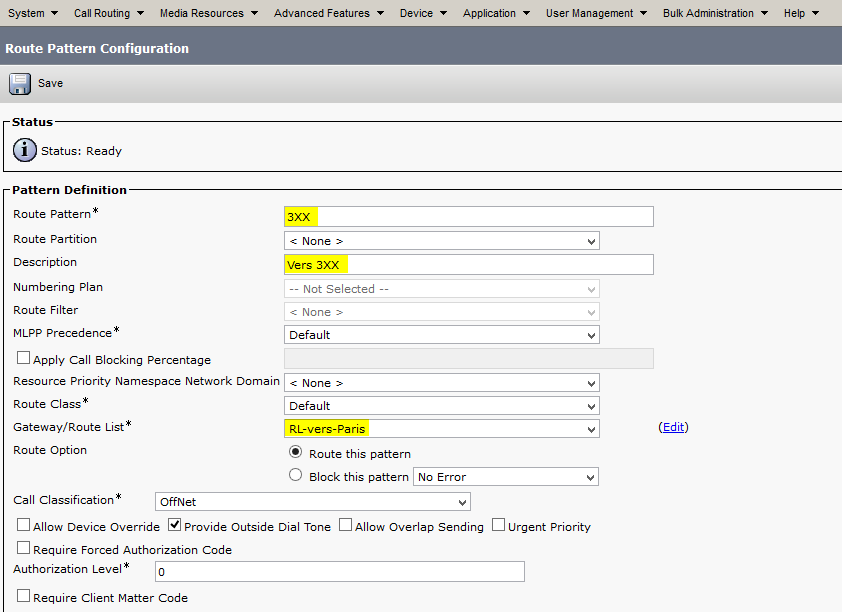

CCNAV - S3.7 - Image-13



Pour la définition du Pattern, vous pouvez utiliser les Wildcard. Je vous renvoie à l’article sur les Voice Ports et les Dial Peer pour plus de détail.

http://www.networklab.fr/cme-voice-port-et-dial-peers/



A présent, notre Dial Plan est complet.
