CME – Configuration avec CCP

Au fil des articles, nous avons appris à configurer le Call Manager Express en ligne de commande. Mais il est aussi possible d’avoir recours à CCP – Cisco Configuration Profesional.

Il s’agit d’une interface graphique permettant la configuration d’un routeur. Il est donc possible de se passer de la CLI.

Je vous propose une présentation de cet outil.



1) Installation de CCP est préparation du routeur



Avant toute chose, il convient d’installer CCP sur votre PC. Le logiciel peut être téléchargé sur le site de Cisco.

Cisco CP n’est pas exempt de défaut. Selon la version de CCP et de Windows que vous avez, vous pouvez rencontrer des problèmes. Sur Windows 8 et avec la version 2.8 de CCP, les problèmes semblent résolus.

S’il ne veut pas s’exécuter, il faut modifier ses paramètres de compatibilité.

CCNAV - S2.8 - Image-01

Si une fois le logiciel lancé vous rencontrez des problèmes d’affichage, vous pouvez modifier un paramètre d’Internet Explorer.

Dans Outils -> Paramètres d’affichage de compatibilité.

CCNAV - S2.8 - Image-02

Dans la fenêtre qui s’ouvre, entrer l’IP 127.0.0.1 et cliquer sur ajouter.

CCNAV - S2.8 - Image-03

Maintenant que vous avez le logiciel CCP installé, il faut préparer le routeur.

Voici la configuration à appliquer

Router(config)# ip http server
Router(config)# ip http secure-server
Router(config)# ip http authentication local

Router(config)# username admin privilege 15 secret cisco

Router(config)# line vty 0 4
Router(config-line)# privilege level 15
Router(config-line)# login local
Router(config-line)# transport input ssh

Libre à vous de choisir le mot de passe voulu.

Bien entendu, votre routeur doit avoir une IP et être joignable depuis le PC.



Vous pouvez à présent lancer CCP, et renseigner les IP des équipements à manager.

CCNAV - S2.8 - Image-04

Il faut ensuite cliquer sur Discover avant de pouvoir configurer le routeur.

Si votre configuration est bonne et que le routeur est compatible CCP, vous pourrez le configurer.

CCNAV - S2.8 - Image-05



2) Configuration de base



Si vous n’avez pas de routeur sous la main, ou qu’aucun n’est compatible CCP, vous pouvez lancer ce dernier en mode démo. Dans ce mode, vous pouvez simuler la configuration d’un équipement. Cela permet la prise en main de CCP.

Pour lancer CCP en mode démo, il faut modifier la cible du raccourci, pour ajouter l’option démo.

CCNAV - S2.8 - Image-06

N’ayant pas d’image pleinement compatible, la présentation qui va suivre ne sera pas exhaustive.



Selon les capacités de votre routeur, vous allez disposer de différents menus dans la partie configuration.

Dans chacun de ces menus vous retrouvez des écrans de configuration.

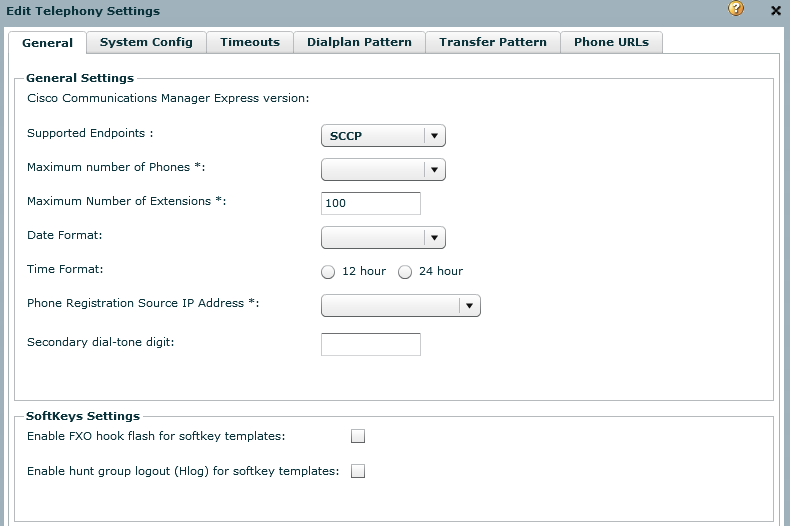

La configuration de base de la téléphonie se fait dans Telephony Settings.



CCNAV - S2.8 - Image-08



3) Création d’une extension



Pour créer une extension, aller dans Users, Phones and Extensions -> Extensions.

CCNAV - S2.8 - Image-10

CCNAV - S2.8 - Image-11



4) Création d’un poste et d’un utilisateur



La configuration des postes et des utilisateurs se fait dans Users, Phones and Extensions -> Phones and Users.

CCNAV - S2.8 - Image-14

CCNAV - S2.8 - Image-12

CCNAV - S2.8 - Image-13

5) Dial-Peers



La configuration des Dial-Peers se fait dans Dial-Plans -> POTS (ou VoIP) -> Dial Peers.

CCNAV - S2.8 - Image-15

CCNAV - S2.8 - Image-16



6) Conclusion



Voilà qui conclut notre très brève présentation de CCP. Je n’ai pas donné beaucoup de détail pour deux raisons. La première est que le routeur que j’ai à disposition n’est pas pleinement compatible et la deuxième est que la configuration par CCP est très semblable à la configuration en CLI.

Vous ne devriez pas avoir de mal à réaliser les configurations voulues.



Personnellement, je n’aime pas le CCP pour ses problèmes de stabilité, la non-prise en charge de tous les routeurs, les problèmes de lenteur, la nécessité de devoir installer le CCP, etc…

En l’absence d’une interface graphique qui me convienne, je me contente de la CLI.
